การจับคู่ความเร็วของ Lapper แบบ Cross Lapper กับการสางและการทอเข็ม

การซิงโครไนซ์ที่ไม่ดีในการผลิตผ้านอนวูฟเวนส่งผลโดยตรงต่อความสามารถในการทำกำไรของสายการผลิต ความเร็วที่แตกต่างกันเล็กน้อยระหว่างศูนย์เครื่องจักรทำให้เกิดการสูญเสียวัสดุทันที น้ำหนักของรางที่ไม่สอดคล้องกัน การบิดเบี้ยวของขอบอย่างรุนแรง และการหยุดสายการผลิตที่มีค่าใช้จ่ายสูง ปัญหาหลักอยู่ที่ความท้าทายด้านกลไกและการควบคุมในการรักษาแรงตึงของรางอย่างต่อเนื่อง คุณต้องแน่ใจว่ามีการกระจายมวลสม่ำเสมอเนื่องจากเส้นใยละเอียดอ่อนเปลี่ยนผ่านเส้น วัสดุจะเคลื่อนที่จากเอาต์พุตต่อเนื่องของเครื่องสาง ผ่านการกระทำแบบลูกสูบของเครื่องขัด และเข้าสู่โซนร่างเป็นระยะ ๆ ของเครื่องทอผ้าเข็ม คู่มือการประเมินทางเทคนิคนี้ช่วยให้วิศวกรโรงงานและผู้จัดการฝ่ายปฏิบัติการสามารถอัพเกรดระบบขับเคลื่อนและใช้การควบคุมแบบวงปิดได้ เราให้รายละเอียดวิธีการระบุอุปกรณ์ใหม่เพื่อให้บรรลุ การจับคู่ความเร็วของแล็ปเปอร์แบบข้าม ที่ แม่นยำ ขั้นตอนเหล่านี้จะช่วยคุณเพิ่มประสิทธิภาพสายการผลิตโดยรวมและคุณภาพของผลิตภัณฑ์

• ไดรฟ์ที่แม่นยำกำหนดคุณภาพ: การอัพเกรดจากการเชื่อมโยงทางกลหรือ VFD แบบลูปเปิดเป็นระบบเซอร์โวแบบหลายแกนเป็นพื้นฐานสำหรับการจับคู่ความเร็วไดนามิกและลดค่าสัมประสิทธิ์การเปลี่ยนแปลง (CV%)

• การควบคุมความตึงไม่สามารถต่อรองได้: การซิงโครไนซ์ที่มีประสิทธิภาพจำเป็นต้องมีการจัดการร่างที่ใช้งานทั้งการป้อนกระดาษจากแผ่นถึงแผ่นกระดาษและการป้อนกระดาษจากแผ่นถึงเครื่องทอผ้า เพื่อป้องกันการยืดตัวของราง การพับ หรือการฉีกขาด

• การทำโปรไฟล์ซอฟต์แวร์ขับเคลื่อน ROI: การจับคู่ความเร็วสมัยใหม่ไม่ใช่แค่การจับคู่ความเร็วเชิงเส้นเท่านั้น โดยเกี่ยวข้องกับการทำโปรไฟล์จลนศาสตร์เพื่อจัดการการชะลอ/การเร่งความเร็วของแคร่ ซึ่งส่งผลโดยตรงต่อความหนาของคมตัดและการประหยัดวัสดุ

• การบูรณาการช่วยลดเวลาแฝง: การประเมินโซลูชันจำเป็นต้องมีการตรวจสอบโปรโตคอลการสื่อสาร (เช่น EtherCAT, PROFINET) ระหว่างการ์ด เครื่องแลปเปอร์แบบไขว้ และ PLC ของเครื่องทอผ้าเพื่อลดเวลาแฝงของสัญญาณในระหว่างขั้นตอนการขึ้นและลง

• การปรับแต่งเฉพาะวัสดุเป็นสิ่งสำคัญ: พารามิเตอร์การจับคู่ความเร็วจะต้องปรับให้เข้ากับเส้นใยประเภทต่างๆ ได้ (เช่น เส้นใยสังเคราะห์ยาวกับเส้นใยรีไซเคิลที่ละเอียดอ่อน) เนื่องจากระดับการยึดเกาะของรางที่แตกต่างกันจะกำหนดค่าความคลาดเคลื่อนของความตึงที่อนุญาตระหว่างศูนย์เครื่องจักร

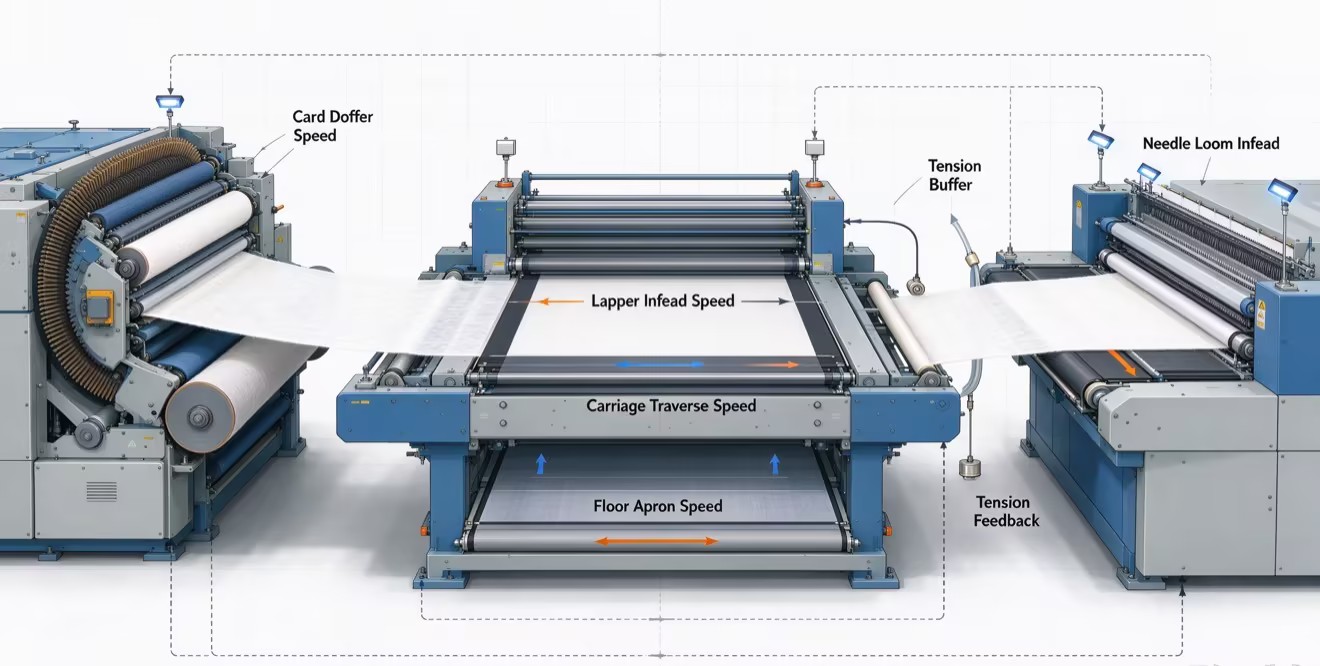

วิธีการทำงานของการซิงโครไนซ์ความเร็วของ Lapper แบบ Cross Lapper และเป้าหมายด้านประสิทธิภาพ

เอาท์พุทเครื่องสางเทียบกับอินพุต Lapper ข้าม

การถ่ายโอนจากเครื่องสางไปยังเครื่องแลปเปอร์แบบข้ามต้องใช้ความเร็วที่แม่นยำเพื่อปกป้องโครงสร้างเว็บ ความเร็วที่แตกต่างกันแม้เพียงเล็กน้อยก็อาจทำให้เกิดการร่าง การสะสมของเส้นใย หรือการกระจายน้ำหนักที่ไม่สม่ำเสมอ เส้นใยสังเคราะห์จำเป็นต้องมีการควบคุมที่เข้มงวดมากขึ้น เนื่องจากมีแรงยึดเกาะต่ำกว่าและยืดตัวได้ง่ายภายใต้แรงดึง ระบบป้อนเข้าแบบใช้สุญญากาศและการควบคุมสูตรโดยใช้ PLC ช่วยให้การถ่ายโอนรางมีความเสถียรด้วยความเร็วสูง

ความเร็วการขนส่งและพลศาสตร์การทำโปรไฟล์จลนศาสตร์

การเคลื่อนย้ายแคร่แบบ Cross Lapper จะต้องรักษาสมดุลของความเร็วสูงด้วยการวางตำแหน่งรางที่แม่นยำ การเร่งความเร็วและการกลับตัวอย่างรวดเร็วทำให้เกิดแรงทางกลขนาดใหญ่ ซึ่งอาจส่งผลต่อรูปแบบการทับซ้อนและความสม่ำเสมอของน้ำหนักพื้นฐาน ระบบเซอร์โวสมัยใหม่ใช้เส้นโค้งความเร็วที่ปรับให้เหมาะสมเพื่อการเคลื่อนไหวที่ราบรื่น ลดการสั่นสะเทือน และชดเชยการสะสมของขอบระหว่างการถอยหลัง ทำให้เกิดโปรไฟล์เว็บที่สอดคล้องกันมากขึ้น

Cross Lapper Output เทียบกับการป้อนเข้าของ Needle Loom

การเชื่อมต่อระหว่างเครื่องขัดแบบกากบาทและเครื่องทอผ้าต้องใช้การจัดการแรงตึงอย่างระมัดระวัง เนื่องจากเครื่องทอผ้าทำงานโดยมีการป้อนเป็นระยะๆ เครื่องขัดจะต้องดูดซับความผันผวนของความเร็วโดยไม่ต้องยืดหรือบีบอัดแบต ระบบบัฟเฟอร์ เช่น แดนเซอร์โรลเลอร์หรือลูปสะสม ให้การควบคุมแรงตึงแบบเรียลไทม์ ป้องกันจุดบาง ริ้วรอย และความเสียหายของเข็ม

ตัวแปรด้านสิ่งแวดล้อมและการทำงานร่วมกันของเว็บ

สภาพแวดล้อมมีอิทธิพลอย่างมากต่อความเสถียรในการถ่ายโอนของราง โดยเฉพาะอย่างยิ่งเมื่อแปรรูปเส้นใยสังเคราะห์ ไฟฟ้าสถิตย์อาจทำให้เส้นใยติด การถ่ายโอนไม่สม่ำเสมอ และเครื่องหยุดทำงาน แท่งไอออไนซ์ที่ใช้งานอยู่และระดับความชื้นที่ควบคุมได้ช่วยรักษาพฤติกรรมของเส้นใยให้สม่ำเสมอ สภาวะอุณหภูมิและความชื้นที่มั่นคงช่วยให้สามารถประสานความเร็วได้อย่างเข้มงวดยิ่งขึ้นและคุณภาพการผลิตที่เชื่อถือได้มากขึ้น

โซลูชันการซิงโครไนซ์: ระบบขับเคลื่อนเชิงกลแบบเก่าเทียบกับระบบเซอร์โวสมัยใหม่

ระบบขับเคลื่อนเชิงกลแบบเดิมเทียบกับระบบเซอร์โวแบบหลายแกน

ระบบขับเคลื่อนแบบกลไกแบบดั้งเดิมอาศัยเพลา สายพาน และกระปุกเกียร์ ซึ่งประสบปัญหาการสึกหรอ การฟันเฟือง และการตอบสนองที่ช้า ข้อจำกัดเหล่านี้ทำให้การซิงโครไนซ์ความเร็วที่แม่นยำทำได้ยากที่ความเร็วการผลิตสูง ระบบเซอร์โวแบบหลายแกนแทนที่การเชื่อมต่อทางกลไกด้วยการซิงโครไนซ์ทางอิเล็กทรอนิกส์ ทำให้สามารถควบคุมแต่ละส่วนได้อย่างอิสระผ่านแกนหลักเสมือน การตอบสนองแบบวงปิดช่วยให้สามารถแก้ไขความเร็วได้ทันที ปรับปรุงความสม่ำเสมอของราง และสนับสนุนการกู้คืนพลังงานผ่านการเบรกแบบสร้างใหม่

การควบคุมแรงดึงแบบวงปิดและการสะสม

ความตึงของรางที่มั่นคงถือเป็นสิ่งสำคัญสำหรับการผลิตที่ปราศจากข้อบกพร่อง เซ็นเซอร์ เช่น โหลดเซลล์ ระบบเลเซอร์ และแดนเซอร์โรลเลอร์ ให้การตอบสนองแบบเรียลไทม์เพื่อปรับความเร็วมอเตอร์โดยอัตโนมัติ ตัวสะสมทำหน้าที่เป็นบัฟเฟอร์ระหว่างการเปลี่ยนแปลงความเร็วหรือเส้นที่ไม่ตรงกันชั่วคราว ในขณะที่ลูกกลิ้งนักเต้นจะดูดซับความผันผวนของความตึงเครียดอย่างกะทันหัน ระบบเหล่านี้ร่วมกันรักษาการไหลของวัสดุอย่างต่อเนื่องและป้องกันการแตกของราง

การทำโปรไฟล์และการกระจายน้ำหนักที่ขับเคลื่อนด้วยซอฟต์แวร์

ซอฟต์แวร์โปรไฟล์ขั้นสูงปรับปรุงความสม่ำเสมอของรางโดยการปรับความเร็วแคร่ระหว่างการเคลื่อนที่และจุดกลับตัว โดยชดเชยความหนาของขอบตามธรรมชาติที่เกิดจากการชะลอตัวของแคร่ ช่วยลดผลกระทบจากกระดูกสุนัข ด้วยการซิงโครไนซ์อุปกรณ์การสาง การขัด และการเชื่อม ระบบจะรักษาน้ำหนักพื้นฐานที่สม่ำเสมอ ลดการตัดแต่งขอบ และปรับปรุงผลผลิตวัสดุ

อุตสาหกรรม 4.0 การวินิจฉัยและการบำรุงรักษาเชิงคาดการณ์

ระบบเซอร์โวสมัยใหม่รวบรวมข้อมูลการทำงาน เช่น แรงบิด ความเร็ว การสั่นสะเทือน และอุณหภูมิอย่างต่อเนื่อง สัญญาณเหล่านี้ช่วยระบุสัญญาณเริ่มต้นของการสึกหรอของตลับลูกปืน ปัญหาของสายพาน หรือข้อผิดพลาดในการซิงโครไนซ์ก่อนที่จะเกิดความล้มเหลวครั้งใหญ่ เครื่องมือตรวจสอบและบำรุงรักษาเชิงคาดการณ์ SCADA ในตัวช่วยลดเวลาหยุดทำงาน ปรับปรุงความน่าเชื่อถือ และอนุญาตให้มีการบำรุงรักษาตามสภาพเครื่องจริงมากกว่ากำหนดเวลาคงที่

ตัวชี้วัดหลักสำหรับอุปกรณ์ใหม่หรือโครงการอัพเกรด

ผลกระทบต่อค่าสัมประสิทธิ์การเปลี่ยนแปลง (CV%)

การลด CV% เป็นตัวบ่งชี้สำคัญในการปรับปรุงความสม่ำเสมอของเว็บและ ROI ของอุปกรณ์ การซิงโครไนซ์ความเร็วที่แม่นยำช่วยลดการเปลี่ยนแปลงของน้ำหนัก ลดการป้อนวัสดุมากเกินไป และช่วยให้การผลิตใกล้เคียงกับข้อกำหนดขั้นต่ำมากขึ้น ซึ่งจะช่วยลดการใช้เส้นใยและลดอัตราการปฏิเสธ ทำให้ประหยัดได้มาก โดยเฉพาะอย่างยิ่งเมื่อแปรรูปเส้นใยสังเคราะห์ที่มีราคาแพง

ความสามารถในการปรับขนาดสำหรับสายการผลิตความเร็วสูง

ความเร็วในการผลิตที่สูงขึ้นต้องใช้ระบบเซอร์โวและโครงสร้างทางกลที่แข็งแกร่งขึ้นเพื่อรองรับแรงกลับตัวและการสั่นสะเทือนที่เพิ่มขึ้น ระบบขับเคลื่อนขั้นสูง โครงรถน้ำหนักเบา และระบบควบคุมประสิทธิภาพสูงให้แรงบิด ความเสถียร และความยืดหยุ่นที่จำเป็นสำหรับการอัพเกรดความเร็วในอนาคตโดยไม่ต้องเปลี่ยนอุปกรณ์หลัก

บูรณาการกับ PLC และระบบ SCADA ที่มีอยู่

ระบบขัดจังหวะสมัยใหม่จะต้องผสานรวมเข้ากับเครือข่าย PLC และ SCADA ที่มีอยู่ได้อย่างราบรื่น โปรโตคอลการสื่อสารความเร็วสูงช่วยให้สามารถควบคุมแบบซิงโครไนซ์ การจัดการสูตรอาหารแบบรวมศูนย์ และฟังก์ชันความปลอดภัยอัตโนมัติ การบูรณาการอย่างเหมาะสมช่วยปรับปรุงความสม่ำเสมอในการผลิต ลดข้อผิดพลาดในการตั้งค่า และรับประกันการทำงานที่ปลอดภัยทั่วทั้งสายการผลิต

การแลกเปลี่ยน: การลงทุนล่วงหน้าเทียบกับผลประโยชน์ระยะยาว

CapEx เริ่มต้นเทียบกับการประหยัดวัสดุในระยะยาว

ระบบเซอร์โวขั้นสูงและการอัพเกรดโปรไฟล์ต้องใช้การลงทุนล่วงหน้าที่สูงขึ้น แต่จะลดต้นทุนในระยะยาวด้วยการสูญเสียไฟเบอร์ที่ลดลง การเปลี่ยนแปลงที่เร็วขึ้น และลดเวลาหยุดทำงาน ด้วยการปรับปรุงการควบคุมน้ำหนักและเสถียรภาพในการผลิต ระบบเหล่านี้สามารถกู้คืนการลงทุนได้ผ่านการประหยัดวัสดุและประสิทธิภาพของอุปกรณ์ที่สูงขึ้น

ความซับซ้อนในการบำรุงรักษาและการฝึกอบรมผู้ปฏิบัติงาน

ระบบที่ขับเคลื่อนด้วยเซอร์โวสมัยใหม่ช่วยลดการบำรุงรักษาเครื่องจักร แต่ต้องใช้ทักษะทางไฟฟ้า ซอฟต์แวร์ และการวินิจฉัยที่แข็งแกร่งยิ่งขึ้น ผู้ปฏิบัติงานและช่างเทคนิคจะต้องได้รับการฝึกอบรมเกี่ยวกับระบบ PLC เซ็นเซอร์ และระบบควบคุมไดรฟ์ เพื่อใช้อุปกรณ์อย่างเต็มที่ และหลีกเลี่ยงการสูญเสียการผลิตที่เกิดจากการตั้งค่าที่ไม่ถูกต้อง

ความยืดหยุ่นของสูตรเทียบกับความซับซ้อนในการเขียนโปรแกรม

ระบบควบคุมที่ยืดหยุ่นช่วยให้ผู้ผลิตสามารถประมวลผลประเภทไฟเบอร์ได้มากขึ้นและเพิ่มประสิทธิภาพผลิตภัณฑ์ที่แตกต่างกัน แต่กลับเพิ่มความซับซ้อนในการเขียนโปรแกรม ระบบ HMI ที่เป็นมิตรกับผู้ใช้ ขีดจำกัดของพารามิเตอร์ และการควบคุมการเข้าถึงถือเป็นสิ่งสำคัญในการป้องกันข้อผิดพลาดในการปฏิบัติงาน ในขณะเดียวกันก็รักษาความยืดหยุ่นในการผลิต

บทสรุป

การจับคู่ความเร็วที่แม่นยำยังคงเป็นหัวใจสำคัญของคุณภาพเว็บแบบนอนวูฟเวน การซิงโครไนซ์เซอร์โวแบบวงปิดเป็นมาตรฐานเดียวที่เป็นไปได้สำหรับโรงงานผลิตที่ทันสมัยและแข่งขันได้ การใช้การเชื่อมโยงทางกลที่ล้าสมัยช่วยรับประกันการสิ้นเปลืองวัสดุและจำกัดความเร็วของสายการผลิต คุณต้องดำเนินการเชิงรุกเพื่อประเมินและอัปเกรดระบบควบคุมปัจจุบันของคุณ

• ตรวจสอบ CV% แบบข้ามทิศทาง (CD) และทิศทางเครื่องจักร (MD) ปัจจุบันของคุณเพื่อสร้างพื้นฐานประสิทธิภาพ

• แมปเวลาแฝงของเครือข่ายที่มีอยู่ของคุณเพื่อระบุปัญหาคอขวดในการสื่อสารระหว่างศูนย์เครื่องจักร

• พิจารณาว่าการปรับปรุงไดรฟ์แบบกำหนดเป้าหมายหรือการเปลี่ยนเครื่องจักรทั้งหมดเหมาะสมหรือไม่

• มีส่วนร่วมกับผู้ประกอบ OEM ที่เชี่ยวชาญด้านวัสดุนอนวูฟเวนเพื่อขอการตรวจสอบสายการผลิตที่ครอบคลุม

• คำนวณการประหยัดไฟเบอร์ที่คาดการณ์ไว้ของคุณโดยพิจารณาจากค่าความคลาดเคลื่อนในการจับคู่ความเร็วที่ได้รับการปรับปรุงเพื่อปรับ CapEx

คำถามที่พบบ่อย

ถาม: การจับคู่ความเร็วแล็ปเปอร์แบบข้ามคืออะไร?

ตอบ: เป็นการซิงโครไนซ์ความเร็วทางอิเล็กทรอนิกส์และทางกลระหว่างเครื่องสาง สายพานภายในและการขนส่งเครื่องขัด และเครื่องทอเข็ม การซิงโครไนซ์นี้ช่วยรักษาแรงตึงของรางที่สม่ำเสมอและน้ำหนักพื้นฐานที่สม่ำเสมอตลอดกระบวนการผลิตทั้งหมด

ถาม: ความเร็วการขัดแบบกากบาทส่งผลต่อน้ำหนักของใยนอนวูฟเวนอย่างไร

ตอบ: ความสัมพันธ์ระหว่างความเร็วป้อนเข้า ความเร็วหมุนของแคร่ และความเร็วเอาท์พุตจะกำหนดจำนวนพับ อัตราส่วนการทับซ้อนที่แม่นยำนี้จะกำหนดน้ำหนักพื้นฐานสุดท้ายและความหนาของแป้งนอนวูฟเวนโดยตรง

ถาม: เหตุใดการซิงโครไนซ์ระหว่างการ์ดกับครอสแล็ปเปอร์จึงมีความสำคัญ

ตอบ: ความเร็วที่ไม่ตรงกันทำให้ใยที่ปลิวว่อนละเอียดอ่อนยืดและแตกหักภายใต้แรงดึง หรือหย่อนและพับทับตัวมันเอง ทั้งสองสถานการณ์ทำลายโครงสร้างเว็บก่อนที่จะเข้าสู่กระบวนการขัดถูด้วยซ้ำ

ถาม: อะไรทำให้เกิดการร่างระหว่างเครื่องขัดกากบาทและเครื่องทอผ้า?

ตอบ: ผลผลิตที่ต่อเนื่องของเครื่องขัดจะต้องตรงกับลักษณะของลูกกลิ้งป้อนของเครื่องทอผ้าทอเข็มเป็นช่วงๆ และหยุดเดิน หากความเร็วไม่ตรงกัน แบตที่ไม่ถูกพันธะจะยืดออก ทำลายการวางแนวของไฟเบอร์

ถาม: ประเภทไฟเบอร์ส่งผลต่อพารามิเตอร์การจับคู่ความเร็วอย่างไร

ตอบ: เส้นใยแต่ละชนิดมีระดับการยึดเกาะตามธรรมชาติที่แตกต่างกัน เส้นใยรีไซเคิลแบบสั้นมีพฤติกรรมแตกต่างจากเส้นใยสังเคราะห์แบบยาว ผู้ปฏิบัติงานต้องปรับค่าความคลาดเคลื่อนของแรงดึงและค่าความต่างของความเร็วโดยเฉพาะสำหรับการผสมแต่ละชนิดเพื่อป้องกันการแตกหักของราง

ถาม: คุณสามารถนำเซอร์โวไดรฟ์ไปติดตั้งบน cross lapper รุ่นเก่าได้หรือไม่

ตอบ: ได้ สามารถดัดแปลงเพิ่มเติมได้ อย่างไรก็ตาม เฟรมเชิงกล แบริ่ง และสายพานจะต้องมีความแข็งแกร่งเพียงพอที่จะรองรับการตอบสนองไดนามิกที่เพิ่มขึ้นและโหลดเฉื่อยที่สูงขึ้นซึ่งเกิดจากเซอร์โวมอเตอร์สมัยใหม่
